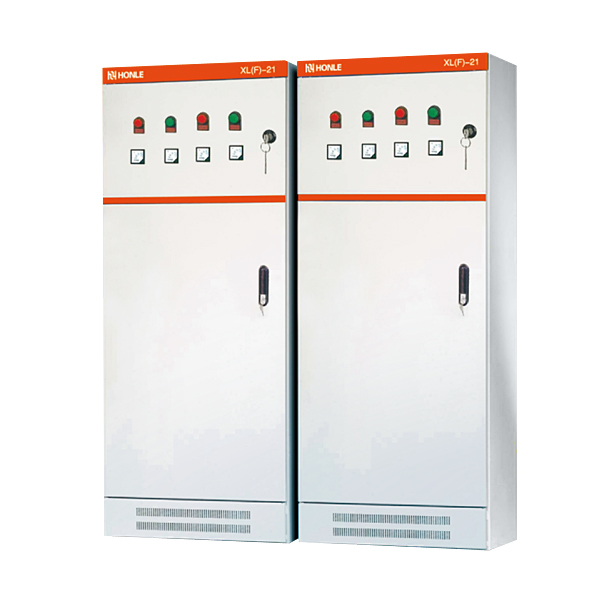

XL（F）-21型動力配電柜適用于發電廠及工礦企業、交流電壓500V及以下的三相三線、三相四線、三相五線制系統，作動力照明配電之用。
XL（F）-21型動力配電柜系戶內裝置，靠墻安裝，屏前檢修。

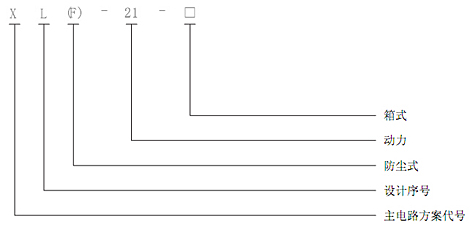

型號含義
● 環境溫度：-5℃～+40℃，且24h內的平均溫度不超過+36℃。
● 海拔高度：不超過2000m。
● 相對濕度：在周圍空氣溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度（如：+20℃時為90%），考慮到溫度的變化允許產生適度的凝露。
XL（F）-21型低壓動力配電柜系戶內靠墻安裝，單面前開門的配電裝置。 其基本結構采用鋼板彎制及角鋼焊接而成。前右側可裝設刀開關操作手柄，作為電源切斷與接通操作之用，箱門上可裝設操作按鈕，指示燈及顯示儀表，打開箱后，配電箱內部設備全為敞露便于檢修維護，本配電箱裝有空氣斷路器，熔斷器作為短路保護外，還裝有接觸器和熱繼電器。門與殼體均焊有接地螺釘，確保殼體與地連接可靠。
|
序號
|
名稱
|
單位
|
數據
|
1
2
3
4
5
|
主電路額定電壓
輔助電路額定電壓
額定頻率
額定絕緣電壓
額定電流
|
V
V
Hz
V
A
|
AC:380
AC:220，380
50
660
≤800A
|
