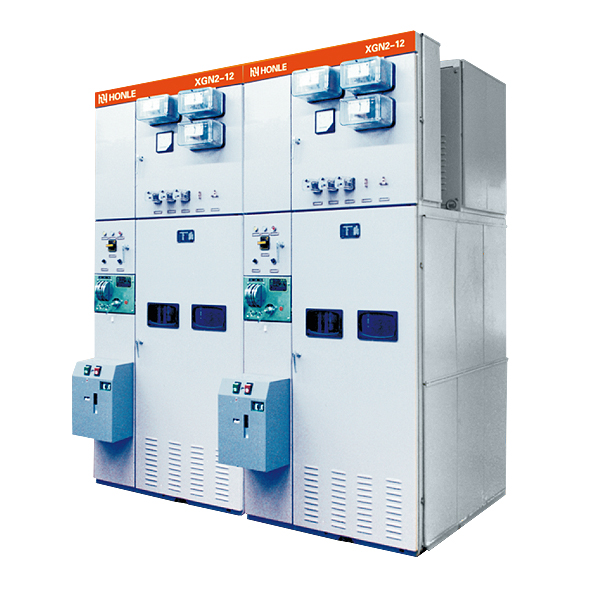

XGN2-12箱型固定交流金屬封閉開關設備(簡稱開關柜)用于3.6-12kV三相交流50Hz系統中作為接受和分配電能之用的戶內成套配電設備，具有對電路控制保護和監測等功能。其母線系統為單母線帶旁路母線，并可派生出雙母線結構。
本開關柜符合國家標準GB3960《3-35kV交流金屬封閉開關設備》及國家標準IEC298的要求，并具有一套完善的性能可靠、功能齊全、結構簡單、操作方便的機械式防誤式閉鎖裝置，簡便 而有效的達到兩部提出的“五防”閉鎖功能。
開關柜的主開關采用ZN28A-10型系列真空斷路器。真空斷路器配用CD17系列電磁操動機構、CT17或CT19B彈簧操作機構。隔離開關采用CN30-10旋轉式隔離開關系列產品。

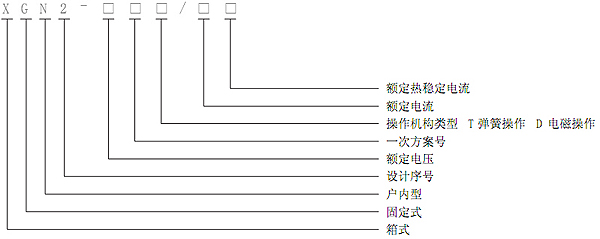

型號含義
● 周圍介質溫度不高于+40℃，不低于-25℃；
● 海拔高度：海拔不超過1000m；
● 相對濕度：日平均值不大于95%；月平均值不大于90%；
● 飽和蒸汽壓：日平均值不大于2.2×10-3MPa；月平均值不大于1.8×10-3MPa；
● 地震烈度：不超過8度；
● 沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。
● 在使用環境不能完全滿足上述條件時，產品也可采用抗?jié)駸帷?/span>
開關柜技術參數
|
額定電壓
|
KV
|
3、6、10
|
|
最高工作電壓
|
KV
|
3.6、7.2、12
|
|
額定電流
|
A
|
1000
|
1250～3000
|
|
額定開斷電流(有效值)
|
KA
|
20、25
|
31.5、40
|
|
額定關合電流(峰值)
|
KA
|
50、63
|
80、100
|
|
額定動穩定電流(峰值)
|
KA
|
50、63
|
80、100
|
|
額定動穩定電流(有效值)
|
KA
|
20、25
|
31.5、40
|
|
熱穩定時間
|
S
|
4
|
|
|
防護等級
|
|
IP3X
|
|
|
母線系統
|
|
單母線
|
單母線帶旁路
|
|
操作方法
|
|
電磁(CD17)
|
彈簧儲能式(CT19)
|
|

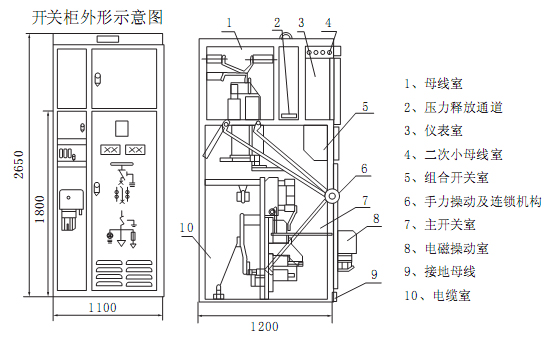

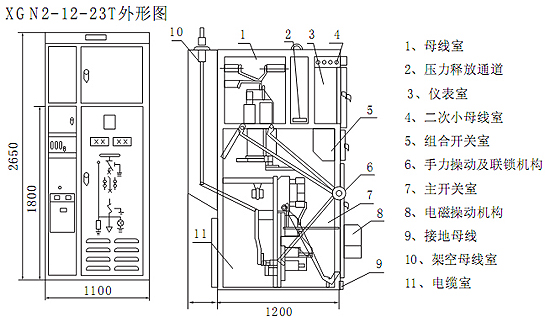

外形尺寸
|
mm
|
1100×1200×2650(標準)
|
|
|
重量
|
kg
|
約1000～1300
|
|
