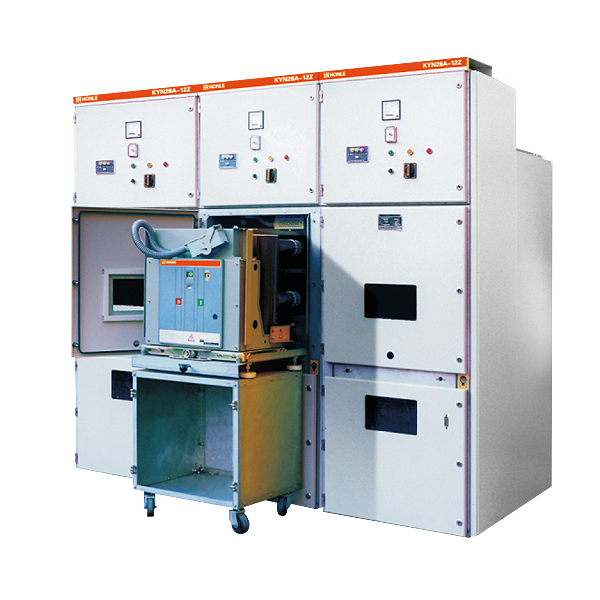

開關柜適用于3.6～12kV三相交流50Hz電網，作為接受和分配電能，并對電路實行控制、監測和保護之用。可用于單母線、單母線分段系統或雙母線系統。 開關柜符合IEC298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》、IEC694《高壓開關控制設備共用條款》，我國GB3906《3-36kV交流金屬封閉開關設備》及DL404 《戶內交流高壓開關柜訂貨條件》，德DIN.VDE0670《額定電壓1kV以上的交流開關設備》等標準的要求。 并且具有完善、可靠的防誤操作功能。

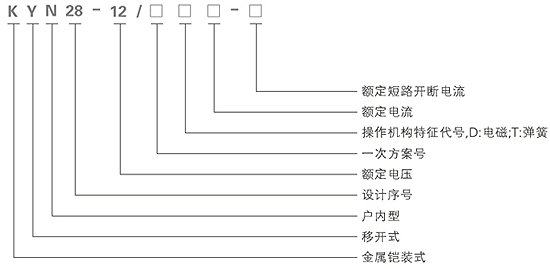

型號含義
開關設備技術參數
| 項目 | 單位 | 數據 | |||
|
額定電壓 額定頻率 斷路器額定電流 開關柜額定電流 額定動穩定電流（4s） 額定動穩定電流（峰值） 額定短路開斷電流 額定短路關合電流（峰值） |
KV Hz A A KA KA KA KA |
3.6，7.2，12 50 630，1250，1600，2000，2500，3150，4000 630，1250，1600，2000，2500，3150，4000 16，20，25，31.5，40，50，63 40，50，63，80，100，125，160 16，20，25，31.5，40，50，63 40，50，63，80，100，125，160 |
|||
|
額定絕 緣水平 |
1min工頻耐受電壓 雷電沖擊耐受電壓 |
KV KV |
24 40 |
32 60 |
42 75 |
| 防護等級 | 外殼為IP4X、隔離間、斷路器室門打開時為IP2X | ||||
VD4、VS1-12真空斷路器技術參數
| 項目 | 單位 | 數據 | |||
|
額定電壓 額定頻率 斷路器額定電流 額定動穩定電流（4s） 額定動穩定電流（峰值） 額定短路開斷電流 額定短路關合電流（峰值） |
KV Hz A A KA KA KA KA |
3.6，7.2，12 50 630，1250，1600，2000，2500，3150，4000 16，20，25，31.5，40，50，63 40，50，63，80，100，125，160 16，20，25，31.5，40，50，63 40，50，63，80，100，125，160 |
|||
|
額定絕 緣水平 |
1min工頻耐受電壓 雷電沖擊耐受電壓 |
KV KV |
42 75 |
||
|
額定操作順序 額定短路開斷電流開斷次數 機械壽命 |
次 次 |
分-0.3s-合分-180s-合分 50 2000 |
|||
| 項目 | 單位 | 數據 | |||
|
觸頭開距 超行程 相間中心距離 合閘觸頭彈跳時間 三相分閘不同期性 |
mm mm mm ms ms |
11±1 4±0.5 210±0.5，250±0.5，275±0.5 ≤2 ≤2 |
|||
|
分閘時間當 操作電壓為 |
最高 額定 最低 |
ms ms |
≤50 ≤50 ≤60 |
||
|
合閘時間 平均合閘速度 平均合閘速度 隔向導電回路電阻 觸頭壓力 |
ms m/s m/s μΩ N |
≤100 0.9-1.2 0.6-0.8 ≤40 3200±100 |
|||
| 名稱 | 單位 | 數值 | |
| 額定操作電壓 | 合閘線圈 | V | DC220,110 |
| 合閘線圈 | V | DC220,110 | |
| 線圈功率 | 合閘線圈 | W | 245 |
| 合閘線圈 | W | 245 | |
|
儲能電機功率 儲能電機額定電壓 儲能時間 |
W V S |
50 DC220,110 ≤10 |
|
| 名稱 | 單位 | 參數 |
|
額定電壓 額定頻率 額定電流 額定短路開斷電流 額定短路關合電流 額定峰值耐受電流 額定短時耐受電流 額定短路持續時間 額定單個電容器組開斷電流 額定背對背電容器組開斷電流 工頻耐受電壓 雷電沖擊耐受電壓 額定短路開斷電流開斷次數 機械壽命 |
KV Hz A KA KA KA KA s A A KV KV 次 次 |
12 50 1250 31.5 80 80 31.5 4 630 400 42 75 50 1000 |
| 額定操作順序 |
分 -0.3S -合分 -180s -合分 |
|
|
分閘時間 合閘時間 控制電壓 合閘線圈功率 分閘線圈功率 |
ms ms V VA VA |
