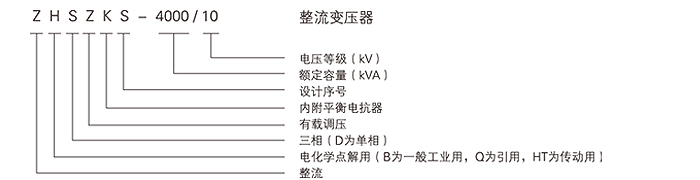

型號含義
| 產品 | 額定容量 | 額定電壓(V) | 聯結組 | 損耗(kW) | 空載電流 | 短路阻抗 | |||
| 型號 | (kVA) | 高壓 | 中壓 | 低壓 | 標號 | 空載 | 負載 | (%) | (%) |
| ZHSZK-630/10 | 630 | 10000,6000 | 6000 |
11×√3 246 45 345 55.5~83.5 27級 77~134 27級 125~250 27級 100~175 27級 268~311 565 |
Y/Y ⊥ λ | 1.4 | 8.3 | 6 | |
| ZHSZK-1000/6.3 | 1000 | 6300 | Y/Y ⊥ λ | ||||||
| ZHSZK-1200/6.3 | 1200 | 6000±5% | Y/Y － λ | ||||||
| ZHSZK-1600/10 | 1600 | 6000±5% | D.YnⅡ D.do | 7.5 | |||||
| ZHSZK-1800/35 | 1800 | 35000 | Y.△/Y － λ ,Y － λ | 8.2 | 29.8 | 2 | 7.1 | ||
| ZHSZK-2000/10 | 2000 | 10000±5% | Y/Y ⊥ Y,△/Y ⊥ λ | 3.54 | 18.32 | 8 | |||
| ZHSZK-2000/35 | 2000 | 35000 | Y/Y ⊥ λ | ||||||
| ZHSZK-4000/35 | 4000 | 35000 | △/(Y)Y ⊥ λ, Y ⊥ λ | 6.93 | 42.87 | 8 | |||
| ZHSZK-4400/10 | 4400 | 10000 | Y/Y ⊥ λ, Y ⊥ λ | ||||||
| ZHSZK-5100/10 | 5100 | 10000 | Y/Y ⊥ λ | ||||||
| ZHSSP-5900/35 | 5900 | 35000 | D.Yn, Y5 | 7.72 | 64.62 | 7 | |||
| ZHSZK-6200/35 | 6200 | 35000 | △/Y ⊥ λ | 8.2 | 69.3 | 9.38 | |||
| 產品型號容量 | 額定電壓(kV) | 國標 | ||||
| (kVA) | 高壓 | 低壓 | 空載損耗(kW) | 負載損耗(kW) | 空載電流(%) | 短路阻抗(%) |
| HLS-2000 |
6 6.3 10 35 |
180,167.5,155,142.5,130 | 1.8 | 29 | 3 | 7-8 |
| HLS-2500 | 215,200,185,168,130 | 5.7 | 34 | 3 | 7-8 | |
| HLSSP-2150 | 230,215,200,180,130 | 6.8 | 41 | 3 | 7-8 | |
| HLSSP-4000 | 245,231,218,203,196,178,140 | 8.2/9.4 | 51/58 | 2.8 | 7-8 | |
| HLSSP-5000 | 260,245,232,220,199,182,140 | 9.8/11.5 | 59/68 | 2.6 | 6-8 | |
| 產品型號容量 | 一次電壓 | 二次電壓 | 調壓方式 | 調壓級數 | 歪附飽和電抗器 | 短路阻抗 |
| (kVA) | (kV) | (V) | 容量(kvar) | (%) | ||
| HZ-200 |
6 6.3 10 35 |
30-60 | 無勵磁調壓 | 5-7 |
10kV時5-7 35kV時6-8 |
|
| HZ-630 | 35-70 | |||||
| HZ-800 | 40-80 | |||||
| HZ-1250 | 45-90 |
有載調壓 (采用有載分接開關) |
19-27 | 1330 | ||
| HZ-1600 | 45-90 | 1720 | ||||
| HZ-2000 | 50-100 | 2130 | ||||
| HZ-2500 | 55-110 | 2690 | ||||
| HZ-3150 | 60-120 | 3290 |
| 產品型號容量 | 一次電壓 | 二次電壓 | 聯結組 |
冷卻 方式 |
調壓 方式 |
損耗(kW) | 空載電流 | 短路阻抗 | |
| (kVA) | (kV) | (V) | 標號 | 空載 | 負載 | (%) | (%) | ||
| HS-630 |
6 6.3 10 10.5 11 |
200 170 160 98 |
D-Y do-11 |
油浸 自冷 |
無勵磁 調壓 |
2.2 | 11 | 3.0 |
1.05/25 9.5/23 8.5/20 |
| HS-800 | 2.7 | 13.5 | 2.9 | ||||||
| HS-1000 | 3.1 | 16 | 2.8 | ||||||
| HS-1250 |
210 180 121 104 |
3.7 | 18.5 | 2.6 | |||||
| HS-1600 | 4.6 | 24 | 2.5 | ||||||
| HS-2000 | 5.6 | 28 | 2.4 | ||||||
| HS-2500 |
220 190 127 110 |
強油 水冷 |
6.7 | 34.5 | 2.3 | ||||
| HSSP-3150 | 8.0 | 41.5 | 2.2 | ||||||
| HSSP-4000 | 8.25 | 51.5 | 2.1 | ||||||
| 產品型號容量 | 一次電壓 | 二次電壓 | 聯結組 |
冷卻 方式 |
國標 | 企標 | |||||
| (kVA) | (kV) | (V) | 標號 | 空載損耗(kW) | 負載損耗(kW) | 空載電流(%) | 短路阻抗(%) | 空載損耗(kW) | 負載損耗(kW) | 空載電流(%) | |
| HCS-1000 |
6 6.3 10 10.5 |
57-73 | D.do-12 |
油浸 自冷 |
3.27 | 21.4 | 3 | 6-8 | 2.62 | 17.0 | 1.5 |
| HCS-1250 | 4.08 | 26.7 | 3 | 6-8 | 3.30 | 21.3 | 1.5 | ||||
| HCS-1600 | 67-83 | 4.40 | 28.8 | 3 | 6-8 | 3.50 | 23.0 | 1.5 | |||
| HCS-1800 | 4.95 | 32.4 | 3 | 6-8 | 4.00 | 24.3 | 1.5 | ||||
| HCS-2000 | 72-96 | 5.50 | 36.0 | 3 | 6-8 | 4.40 | 27.0 | 1.3 | |||
| HCS-2500 | 6.85 | 40.6 | 3 | 6-8 | 5.50 | 30.5 | 1.3 | ||||
| HCSP-3150 | 35 | 90-100 |
D.do-12 Y.do-11 |
強油 水冷 |
7.80 | 51.2 | 3 | 6-8 | 6.30 | 35.9 | 1.2 |
| HCSP-3600 | 8.90 | 56.5 | 3 | 6-8 | 7.15 | 41.0 | 1.2 | ||||
| HCSP-4000 | 9.10 | 65.0 | 3 | 6-8 | 7.30 | 46.0 | 1.2 | ||||
| 產品型號容量 | 一次電壓 | 二次電壓 | 聯結組 |
冷卻 方式 |
調壓 方式 |
國標JB/T6306-92 | |||
| (kVA) | (kV) | (V) | 標號 | 空載損耗(kW) | 負載損耗(kW) | 空載電流(%) | 短路阻抗(%) | ||
| HKS-1000 |
6 6.3 10 10.5 35 |
73 69 65 61 57 |
D.do-12 |
油浸 自冷 |
無勵磁 調壓 |
3.27 | 21.4 | 3 | 6-8 |
| HKS-1250 | 4.08 | 26.7 | 3 | 6-8 | |||||
| HKS-1600 | 4.40 | 28.8 | 3 | 6-8 | |||||
| HKS-2000 |
83 70 75 71 67 |
5.50 | 36.0 | 3 | 6-8 | ||||
| HKS-2500 | 6.85 | 40.6 | 3 | 6-8 | |||||
| HKSSP-3150 |
98 94 90 86 82 |
7.80 | 51.2 | 3 | 6-8 | ||||
| HKSSP-4000 | 9.10 | 65.0 | 3 | 6-8 | |||||
| HKSSP-5000 |
113~90 126~100 |
10.20 | 71.4 | 3 | 6-8 | ||||
| HKSSP-6300 | 11.80 | 90.0 | 2.5 | 6-8 | |||||
