返回中心首頁 > 產品中心 > 干式變壓器

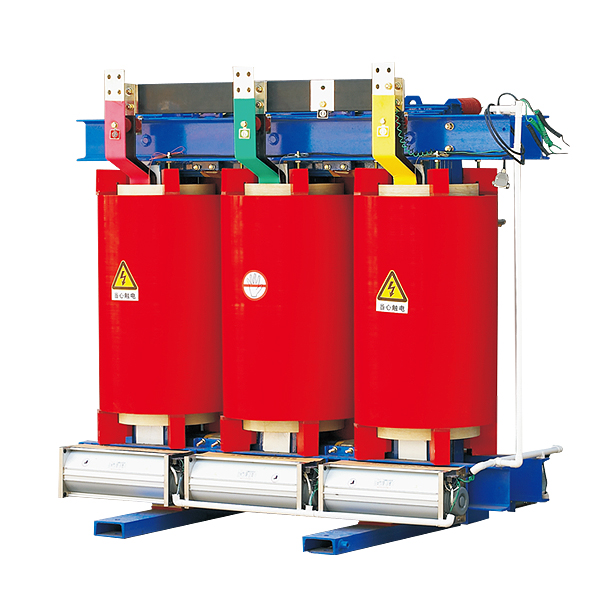

干式變壓器SC(B)10型6-10kV環氧樹脂澆注干式變壓器
  • 產品概述
  • 適用范圍
  • 型號規格
  • 技術指標
具有廣泛的使用領域，尤其適合適用在防火要求高的場所，如礦井，油田，地鐵，發電廠，學校，醫院，商業中心，高層建筑及一切戶內配置系統中。

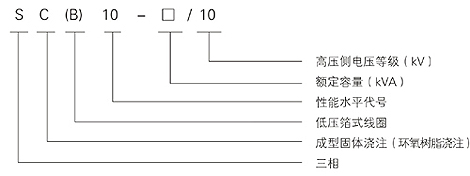

型號含義


鐵心
◎ 鐵心選用進口優質冷軋硅鋼片，全斜接縫結構，心柱采用F級無緯粘帶綁軋。
◎ 鐵心表面采用環氧樹脂包封，降低了空載損耗，空載電流和鐵心噪聲。
◎ 夾件和緊固件經特殊表面處理，使產品外觀質量有了進一步提高。

高壓繞組
高壓繞組用帶填料環氧樹脂真空澆注，極大地減少了局放量，提高了線圈電氣強度，繞組內外壁用玻璃纖維網格板填充，增強了線圈的機械強度，提高了產品抗突發短路的能力，線圈永不開裂。

低壓繞組
低壓繞組采用箔式結構，解決了用線繞時軸向螺旋角的問題，使安匝更平衡，同時線圈采用軸向冷卻風道，增強了散熱能力，，繞組層間采用了DMD環氧樹脂預浸布，整體固化成形。

制造工藝
線圈在高精度繞線機上繞制，低壓繞組采用箔式繞制結構。變壓器容量擴大時有通風道。繞制完畢后進行真空干燥，整個澆注及固化過程完全按照工藝要求進行操作，所有過程都需有嚴格的監視，并視情況進行調整。澆注的精密制造過程使線圈無氣泡，空穴，使制成的變壓器達到優質運行效果。

溫控系統和冷風系統
采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了變壓器運行安全可靠性。

保護外殼和出線母排
保護外殼對變壓器作進一步的安全保護，防護等級有IP20，IP23等，外殼材料有冷軋鋼板，不銹鋼板等供用戶選擇。低壓出線用標準母線排出線，側出線和頂出線均可，也可為用戶設計特殊出線方式。
● 安裝高度：海拔不超過1000m；
● 電源電壓的波形：似于正弦波；
● 多相電源電壓的對稱性：
   多相變壓器所連接的電源電壓應近似對稱。
● 環境溫度：最高氣溫+40℃
   最高日平均氣溫+30℃
   最高年平均氣溫+20℃
   最低氣溫-30℃（適用于戶內式變壓器）

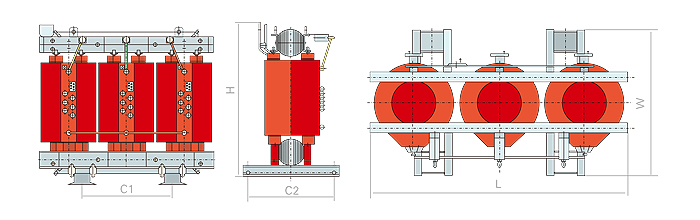

額定容量 安裝尺寸(mm)
(kVA) L W H C1 C2
30 580 405 600 300 300
50 620 475 730 300 350
80 900 500 820 450 450
100 940 500 860 450 450
125 970 500 890 450 450
160 1060 650 930 550 550
200 1100 650 985 550 550
250 1140 760 1070 660 660
315 1170 760 1130 660 660
400 1260 760 1155 660 660
500 1300 760 1190 660 660
630 1370 760 1220 660 660
630 1370 760 1190 660 660
800 1440 760 1225 660 660
1000 1480 920 1330 820 820
1250 1580 920 1480 820 820
1600 1660 920 1550 820 820
2000 1720 920 1710 820 820
2500 1820 920 1780 1070 1070

SC(B)10-30~2500/10變壓器

額定容量

電壓組合 聯結組 損耗(kW) 空載電流 短路阻抗 重量(kg)
(kVA) 高壓(kV) 高壓分
接范圍 		低壓(kV) 標號 空載 負載(120°) (%) (%) 本體重 帶外殼重
30 6
6.3
6.6
10
10.5
11



±5%
±2×2.5% 		0.4 Yyn0
Dyn11 		0.19 0.71 1.6 4.0 220 250
50 0.27 1.00 1.4 360 410
63 0.37 1.38 1.2

450

190
80 0.40 1.57 1.1 540 580
100 0.47 1.85 1.0 630 670
125 0.54 2.13 1.0 745 795
165 0.62 2.52 0.9 850 910
200 0.72 2.75 0.8 1010 1065
250 0.88 3.47

0.8

1235 1295
315 0.98 3.99 0.7 1370 1430
400 1.16 4.88 0.7 1565 1625
500 1.34 5.87 0.6 1855 1930
630 1.30 5.96 0.6 6.0 1800 1875
800

1.52

6.95 0.5 2140 2215
1000 1.77 8.13 0.45 2535 2620
1250 2.09 9.69 0.45 3100 3190
1600 2.45 11.73 0.45 3705 3830
2000 3.32 14.45 0.4 4230 4380
2500 4.00 17.17 0.4 5230 5380


訂貨須知
訂貨時應提供產品型號、額定容量、高低壓額定電壓及高壓分接范圍、相數、頻率、聯結組標號。
